его должна быть больше, чем в перфораторах типа ПКО. Это приводит к тому, что при одних и тех же габаритах перфораторов в ПК масса заряда меньше, чем в ПКО. Из перфораторов типа ПК наиболее распространены перфораторы ПК105ДУ, ПК85ДУ, ПК95Н, а из перфораторов типа ПКО - перфораторы ПКО89, ПК073.

Бескорпусные кумулятивные перфораторы с зарядами в индивидуальных оболочках позволяют значительно ускорять проведение простре-лочно-взрывных работ, так как за один спуск перфоратора может быть вскрыто 30 м пласта. Малогабаритными бескорпусными перфораторами можно выполнять вторичное вскрытие пластов, спуская их внутрь насосно-компрессорных труб. Однако степень воздействия этих перфораторов на обсадную колонну и цементное кольцо значительно больше, чем при использовании корпусных перфораторов. Кроме того, после взрыва зарядов на забое остаются обломки от корпусов заряда и соединяющих деталей, наличие которых позже может привести к осложнениям при эксплуатации скважины.

Из корпусных полуразрушающихся перфораторов на промыслах наиболее распространены перфораторы в стеклянных оболочках ПКС80,

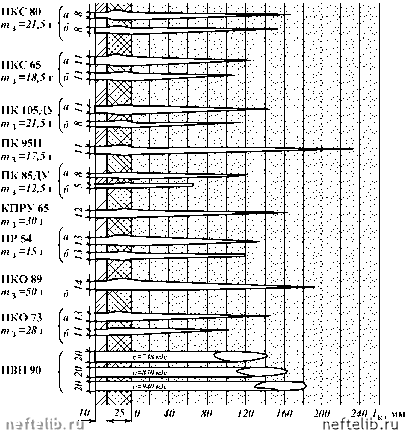

Рис. 13.1. Размеры перфорационных каналов при давлении атмосферном (а) и 30 МПа (б)



Классификация кумулятивных перфораторов

Класс

Марка

Особенности

Корпусные

Многоразового

С зарядами в бумажных оболочках

использования

ПК-10х4

Четырехстороннего действия

ПКДУ

С повышенной термобаростойкостью

С зарядами повышенной пробивной

способности и проходимости в цинко-

вых оболочках

Одноразового

Секционные с корпусной трубой

использования

ПКОТ

С опорными трубами и повышенной

термобаростойкостью

ПКОС

С опорными втулками

Спускаются на НКТ

ПНКТ

То же с повышенной термобаростой-

костью

Бескорпусные

Частично само-

С зарядами в стеклянных оболочках

разрушающиеся

Ленточные

ПКС-Т

С зарядами в стеклянных упрочнен-

ных или стальных оболочках (с повы-

шенной термобаростойкостью)

Штанговые

Для водяных скважин большого диа-

метра

То же для газовых скважин

Полностью раз-

КПРУ

С зарядами в алюминиевых оболоч-

рушающиеся

ках, усовершенствованные

нераскрываемые

То же с вмонтированной системой

Полностью раз-

детонации, спускаются через НКТ или

рушающиеся

бурильные трубы с минимальным

раскрываемые

внутренним диаметром 50 -62 мм

Таблица 13.2

Области применения стреляющих перфораторов

Класс

Корпусные кумулятивные

Многоразового использования

Одноразового использования

Шифр

ПК, ПКДУ,

ПКН,

ПК-10х4

ПКОТ, ПКОС

ПКОС-38,

ПКОС-48

Области и условия применения

Вскрытие пластов: 1) сравнительно небольшой толщины на средних глубинах; 2) при угрозе недопустимого повреждения обсадной колонны и за-трубного цементного камня; 3) когда нежелательно оставлять в скважине остатки от перфоратора и зарядного комплекта; 4) при высоких температурах и давлениях, при которых бескорпусные кумулятивные перфораторы не применяют

Вскрытие пластов: 1) при угрозе недопустимого повреждения обсадной колонны и затрубного цементного камня; 2) когда нежелательно оставлять в скважине остатки от перфоратора и зарядного комплекта; 3) при высоких температурах и давлениях, при которых бескорпусные кумулятивные перфораторы не применяются Вскрытие пластов большой толщины на средних глубинах Вскрытие пластов на больших глубинах при значительных давлениях Прострел бурильных, обсадных или насосно-компрессорных труб при необходимости восстановления циркуляции жидкости в скважине



Продолжение табл. 13.2

Класс

Шифр

Области и условия применения

Корпусные кумулятивные

Многоразового использования с зарядами четырехстороннего действия

ПНК, ПНКТ

ПК103-10х4 ПК85х10х4

Вскрытие пластов при созданной депрессии на пласт и герметизированном устье скважины (без применения кабеля и лубрикаторов) Прострел густой сетки отверстий в обсадной колонне при проведении изоляционных работ в скважине

Бескорпусные кумулятивные

Пулевые

Торпедные

Частично разрушающиеся: ленточные штанговые

С поднимающимся каркасом

Полностью шающиеся

разру-

Полностью разрушающиеся: нераскрываю-щиеся

раскрывающиеся

С вертикально-

криволинейными

стволами

С горизонтальным размещением ство-

С горизонтальным размещением стволов залпового действий

ПКС, ПКС-Т ПРВ, ПРГ

ПКС, ПКС-Т

КПРУ, ПР

ПВН, ПВК, ПВТ

АПХ, ППМ, ПБ

ТПК, ТПМ

Вскрытие пластов: 1) мощных, когда допускаются деформации (без разрушения) обсадной колонны и затрубно-го цементного камня; 2) под колонной НКТ или при герметизированном устье скважины (с лубрикатором); 3) при искривлении, слипании узких проходных разрезов в колоннах труб; 4) с низкими температурами и давлениями

Вскрытие пластов: 1) мощных; 2) когда нежелательно оставлять в скважине стекла оболочек, зарядов и другие детали перфораторов

Вскрытие пластов: 1) мощных, когда допускаются деформации (без разрушения обсадной колонны и затрубного цементного камня); 2) под колонной НКТ или при герметизированном устье скважины (с лубрикатором); 3) при искривлении, слипании узких проходных разрезов в колоннах труб; 4) с низкими температурами и давлениями

Прострел бурильных, обсадных и на-сосно-компрессорных труб в целях восстановления циркуляции жидкости в скважине

Вскрытие пластов: 1) представленных малопроницаемыми породами ниже средней прочности; 2) с сильно загрязненной призабойной зоной Вскрытие пластов: 1) представленных слабосцементированными песчаниками, через одну колонну труб при нормальной толщине затрубного цементного камня (в отсутствие заполненных цементом каверн); 2) вскрытие после прострела стенок скважины кумулятивными перфораторами пластов, представленных породами средней твердости, особенно перед ГРП, соля-нокислотной обработкой (так как дополнительная стрельба пулями может привести к образованию в породе трещин, которые объединят каналы, созданные пулями и кумулятивными струями)

Вскрытие пластов, составленных малопроницаемыми породами средней прочности, в которых целесообразно создать каверны и трещины в целях повышения проницаемости присква-жинной зоны пласта
