материалом славутич, выпускаются в настоящее время одной и той же разновидности (рис. 18.25) и одного типа МС (для бурения с отбором керна в среднемягких породах).

Эти бурильные головки армируют вставками 1 со славутичем по наружной рабочей поверхности шести лопастевидных рабочих органов 3, составляющих единое целое с продолговатым полым корпусом 2, а также по внутренней центральной части, формирующей керн.

18.9. КЕРНОПРИЕМНЫЙ ИНСТРУМЕНТ

Керноприемным или колонковым инструментом (керноприем-ными устройствами) принято называть инструмент, обеспечивающий прием, отрыв от массива горной породы и сохранение керна в процессе бурения и во время транспортирования по скважине вплоть до извлечения его на поверхность.

Во избежание получения искаженных или неверных геологических, химических и иных данных о буримых породах нередко необходимо применять такие керноприемные устройства, которые обеспечивают не только высокий вынос керна (%), но и ненарушенную структуру породы, защищают керн от бурового раствора, производят на него минимальное разрушающее воздействие и т.п.

По принципу работы и конструктивным особенностям керноприемные устройства распределяются на следующие разновидности: Р1, Р2 - для роторного бурения соответственно со съемным (извлекаемым по бурильным трубам) и с несъемным керноприемниками; Т1, Т2 - для турбинного бурения соответственно со съемным и несъемным керноприемниками.

Современные керноприемные устройства выпускаются трех типов и предназначены для отбора керна: из массива плотных пород; в трещиноватых, перемятых или перемежающихся по плотности и твердости породах; в сыпучих породах, легко разрушаемых и размываемых буровых раствором.

Керноприемные устройства первого типа выполняются в виде двойного колонкового снаряда с керноприемником (грунтоноской), изолированным от потока бурового раствора и вращающимся вместе с корпусом снаряда. К устройствам этого типа относится колонковый снаряд «Недра» (рис. 18.26, а).

Устройства второго типа изготовляют с невращающимся керноприем-ником, подвешенным на одном или нескольких подшипниках, и с надежными кернорвателями и кернодержателями. К устройствам этого типа относятся керноотборные снаряды СК164 (рис. 18.26, б) КК, К и др.

Устройство третьего типа должного обеспечивать полную герметизацию керна и перекрытие керноприемного отверстия в конце бурения. К таким устройствам относится снаряд с эластичным керноприемником.

Керноприемные устройства разновидности Р2 изготовляют всех трех типов, а остальные разновидности - одного-двух типов.

В СНГ в настоящее время изготавляют серийно керноприемные устройства разновидностей Р2, Т1 и Т2 (ГОСТ 21949 - 76 предусматривает выпуск устройств только Р1, Т1 и Т2). Разновидность Р2 выпускают двух типов.

Керноприемное устройство Р2 первого типа производится в единст-

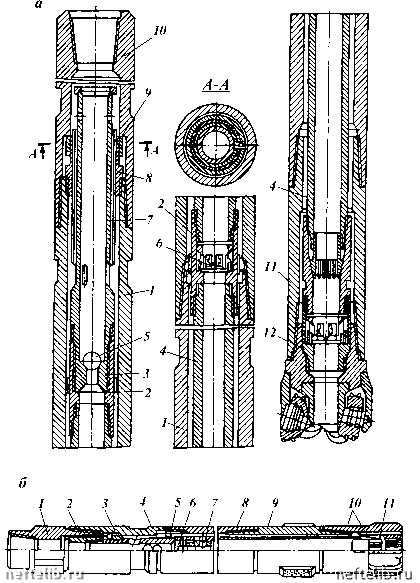

Рис. 18.26. Кернонриемные устройства:

а - снаряд «Недра» КД11М-190/80; б - СК164/80

венной модификации - в виде снаряда «Недра» одной модели КД11М-190/80 - для отбора керна диаметром 80 мм.

Колонковый снаряд «Недра» (разработан во ВНИИБТ) состоит из двух, трех или более секций длиной по 5 м. В его состав входит корпус 1 (см. рис. 18.26, а), верхний 10 и нижний 11 переводники и грунтоноска 4, собранная, как и корпус, из нескольких секций, соединенных муфтой-центратором 2. В последней смонтирован кернодержатель 6, а в нижней части грунтоноски - комплект кернорвателей 12. Верхняя часть грунто-



носки включает узел подвески с винтом 7, гайкой 8 и фиксатором 9 и обратный клапан, состоящий из сменного гнезда-седла 3 и шара 5.

Снаряд «Недра» благодаря теоретически неограниченному числу секций позволяет отобрать керн большой длины, зависящий от стойкости бурильных головок. В комплект этого снаряда включают обычно бурильные

головки серий 6ВК, 20НК, 21ВК, 25НК, 17ВК и др.

Керноприемные инструменты той же разновидности второго типа выполняются двух модификаций: СК и СКУ.

Инструмент СК (снаряд керноотборочный) изготовляется модели СК164/80 (Павловский машиностроительный завод им. Мясникова), т.е. с корпусом наружным диаметром 164 мм и керноприемным отверстием диаметром 80 мм. Этот снаряд состоит из верхнего 1 и нижнего 9 переводников (см. рис. 18.26, б), контрвтулки 2, радиально-упорного шарикового подшипника 3, головки 4, полого шпинделя 5, обратного клапана 6, кернопри-емника 7 (грунтоноски), трубчатого корпуса 8, башмака 10 и цангового кернорвателя 11 . При отборе керна в мягких породах цанговый кернорва-тель заменяется лепестковым. Шариковый подшипник 3 обеспечивает свободное вращение головки 4 и корпуса 8 относительно шпинделя 5 и навинченного на этот шпиндель почти не вращающегося в процессе бурения керноприемника 7. Шарик обратного клапана 6 забрасывается в снаряд по бурильным трубам после промывки непосредственно перед бурением. Он закрывает полость керноприемника 7 от попадания в нее бурового раствора.

Снаряд СК выпускается двухсекционным. Он может быть изготовлен с одной или тремя секциями и используется с алмазными бурильными головками диаметрами 188, 212, 241 или 267 мм. Этот снаряд должен постепенно заменяться унифицированным снарядом КД11М-190/80.

Инструмент модификации СКУ конструктивно представляет собой видоизмененный снаряд «Недра». Серийно выпускается керноприемный инструмент разновидности Т1 (КТД3 и КТД4С) четырех моделей: КТД3-240, КТД4С-240, КТД4С-195 и КТД4С-172.

Инструмент КТД3-240 выпускается односекционным и применяется с бурильными головками серии 1ВК наружным диаметром 269 или 295 мм для керна диаметром 48 мм; КТД4С-240 - трехсекционным (две секции и один колонковый шпиндель), применяется с бурильными головками серии 2ВК диаметрами 269,9 и 295,3 мм для керна диаметром 60 мм.

Инструмент КТД4С-195 - четырехсекционный (три секции и один шпиндель), применяется с бурильными головками серии 2ВК диаметром 190 или 187,3 мм для керна диаметром 40 мм.

Шифр КТД означает «колонковое турбинное долото», однако в действительности КТД3 и КТД4 представляют собой видоизмененный секционный (с полым валом) турбобур, т.е. этот инструмент относится к гидравлическим забойным двигателям.

Для бурения с несъемной грунтоноской во ВНИИБТ был разработан и изготовляется колонковый шпиндель (ШУК172), присоединяемый к нижней секции турбобура. Он представляет собой отдельную часть турбобура.

При турбинном бурении формирование и сохранение керна крайне затруднены, его диаметр мал и его вынос (по отношению к величине проходки за рейс) уменьшается до 30 - 20 % и менее. Поэтому для отбора керна, особенно на один, два или три рейса, обычно временно переходят на роторный способ бурения.
