почти вертикальное расположение цепной трансмиссии, что снижает ее долговечность.

Пример параллельного блокирования четырех электродвигателей постоянного тока на общий вал привода лебедки приведен на рис. 23.25. Двигатели сблокированы через редуктор с зубчатой шевронной передачей по два с каждой стороны от барабана буровой лебедки. Это конструктивное решение удачное, так как не требуются коробка передач и фрикционные муфты между двигателями и блокирующим редуктором.

Привод от ДВС. В буровых установках, рассчитанных на бурение сравнительно неглубоких скважин (1000-1500 м), рекомендуют применять блок из одного-двух двигателей общей мощностью до 600 кВт. При этом оси ДВС и валов лебедок следует располагать параллельно во избежание применения конических зубчатых передач. В буровых установках для бурения глубоких скважин три или четыре двигателя располагают линейно или группами также параллельно осям валов лебедки. Поперечное расположение более двух двигателей усложняет конструкцию трансмиссии и компоновку оборудования буровой установки.

На рис. 23.26 даны схемы блокирования двигателей, применяемые в силовых приводах. Недостаток схемы с линейным расположением двух двигателей и приводом насоса от общего вала (рис. 23.26, а) - передача всей мощности через привод общего вала насосов. На рис. 23.26, б приве-

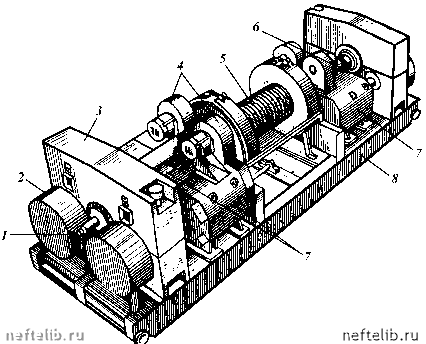

Рис. 23.25. Привод буровой лебедки от четырех электродвигателей ностоянного тока мощностью но 750 кВт, сблокированных зубчатыми нередачами:

1 - вертлюг подачи воды к тормозу лебедки; 2 - инерционный тормоз двигателя; 3 - зубчатый редуктор; 4 - вентилятор охлаждения; 5 - барабан лебедки; 6 - вал барабана лебедки; 7 - электродвигатель постоянного тока; 8 - рама

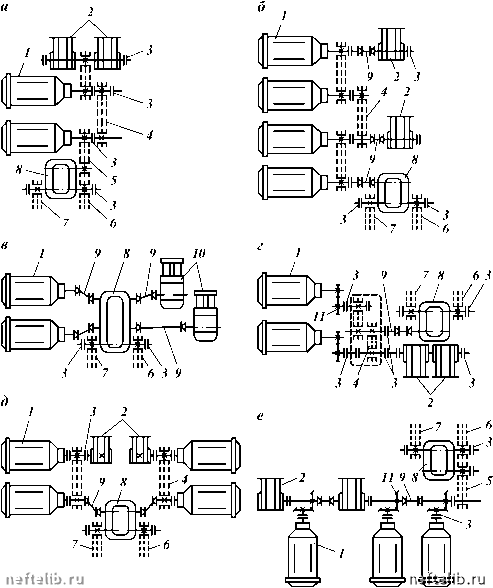

Рис. 23.26. Схемы параллельного блокирования ДВС в групповых приводах:

I - ДВС; 2 - трансмиссия привода насоса; 3 - фрикционная муфта; 4 - блокирующая трансмиссия; 5 - трансмиссия привода коробки передач; 6, 7 - трансмиссии привода лебедки («быстрая» и «тихая»); 8 - коробка передач; 9 - карданный вал; 10 - буровой насос;

II - редуктор зубчатый конический

дена аналогичная схема линейного расположения четырех двигателей с раздельный отбором мощности на привод каждого насоса. Привод, выполненный по этой схеме, более маневренный. Такие схемы целесообразно применять в силовых приводах с четырьмя двигателями. При



двух и трех двигателях лучше использовать первую схему, при четырех вторую.

В мощных установках ДВС лучше блокировать цепными передачами, а в установках небольшой мощности - клиноременными. При желании избежать цепных передач или уменьшить их число силовые блоки выполняют по схемам на рис. 23.26, в и г.

Двигатели можно блокировать карданными и зубчатыми передачами (рис. 23.26, в). При быстроходных ДВС для снижения скоростей движения цепей применяют зубчатые редукторы (рис. 23.26, г), однако это усложняет конструкцию.

По схеме на рис. 23.26, д четыре двигателя сблокированы в виде отдельных двухдвигательных блоков с передачей мощности к коробке карданными валами. В этой схеме двигатели имеют правое и левое направления вращения, что применять не рекомендуют, так как при этом нужны ДВС специального исполнения. В двигателях с одним направлением вращения в одной из блокирующих передач используют зубчатые редукторы или поворачивают двигатели на 180°.

Блокирование двигателей коническими зубчатыми передачами и карданными валами (рис. 23.26, е) можно применять, когда отсутствуют качественные цепи.

Все механизмы силовых приводов для удобства монтажа необходимо монтировать на общей сварной раме из нескольких продольных блоков, соединенных поперечными траверсами.

Во всех рассмотренных схемах можно использовать турбо- и электромуфты или турботрансформаторы.

Блокирующие трансмиссии с электроприводом постоянного тока имеют более простую конструкцию, чем приводы с механическим блокированием ДВС, однако весь комплекс привода не менее сложен.

На рис. 23.27 показана компоновка силового привода с четырьмя ДВС общей мощностью 1000 кВт, сблокированными трансмиссией с втулочно-роликовыми цепями, с раздельным приводом двух насосов клиноременными передачами.

Цепные передачи силовых приводов работают при высоких частотах вращения (1000-1200 мин-1) и передают большие мощности, в ряде случаев до 2000 кВт на один вал. Для работы в таких условиях цепные передачи необходимо монтировать в жестких сварных герметичных корпусах и обеспечивать обильное смазывание для охлаждения трансмиссии. Такие конструкции требуют точного центрирования валов и двигателей с трансмиссией для обеспечения их соосности.

Для облегчения монтажа двигателей и улучшения работы трансмиссии вал1 двигателей и трансмиссий следует соединять короткими карданными валами. Последние позволяют передавать большие мощности и значительно упрощать монтаж агрегатов. Использовать клиноременную передачу для блокирования мощных двигателей не рекомендуют, так как это решение не позволяет блокировать одновременно более двух двигателей из-за необходимости периодического смещения их осей для натяжения ремней. Это очень сложно осуществлять в трансмиссиях с числом блокируемых валов более двух.

Все механизмы и блоки с двигателями силового привода следует монтировать на общей раме из нескольких продольных балок, соединенных поперечными траверсами. Раму лучше выполнять сварной из профильного
